Linkers, Loaders and Shared Libraries in Linux and C++

这篇文章整理自 《Linkers, Loaders and Shared Libraries in Windows, Linux, and C++》 ，它主要围绕动态库，介绍了 GOT、PLT、PIC、链接器等概念，并对比了它们在 Windows 和 Linux 上的行为。这个演讲不仅能让你对这些概念有一个整体的认知，更重要的是它阐述了这些东西是从何而来，为了解决什么问题的，它们又会带来什么问题。鉴于我主要的工作经验都集中于 Linux，所以我对整体内容做了一些调整，只在最后会进行一些简单对比。

文章中涉及的术语，可能会根据中英文语境不同交替使用。

• 链接器: Linker
• 动态加载器: Loader, Dynamic Loader
• 动态库: (Dynamic) Shared Library, Shared Object, Dynamic Object, Dynamic Shared Object (DSO), Dynamic Load Library (DLL)
• 可执行文件: Binary, Executable, Shared Library
• 符号: Symbol，包括函数和全局变量
• 位置无关代码: Position-Independent Code (PIC)

Introduction

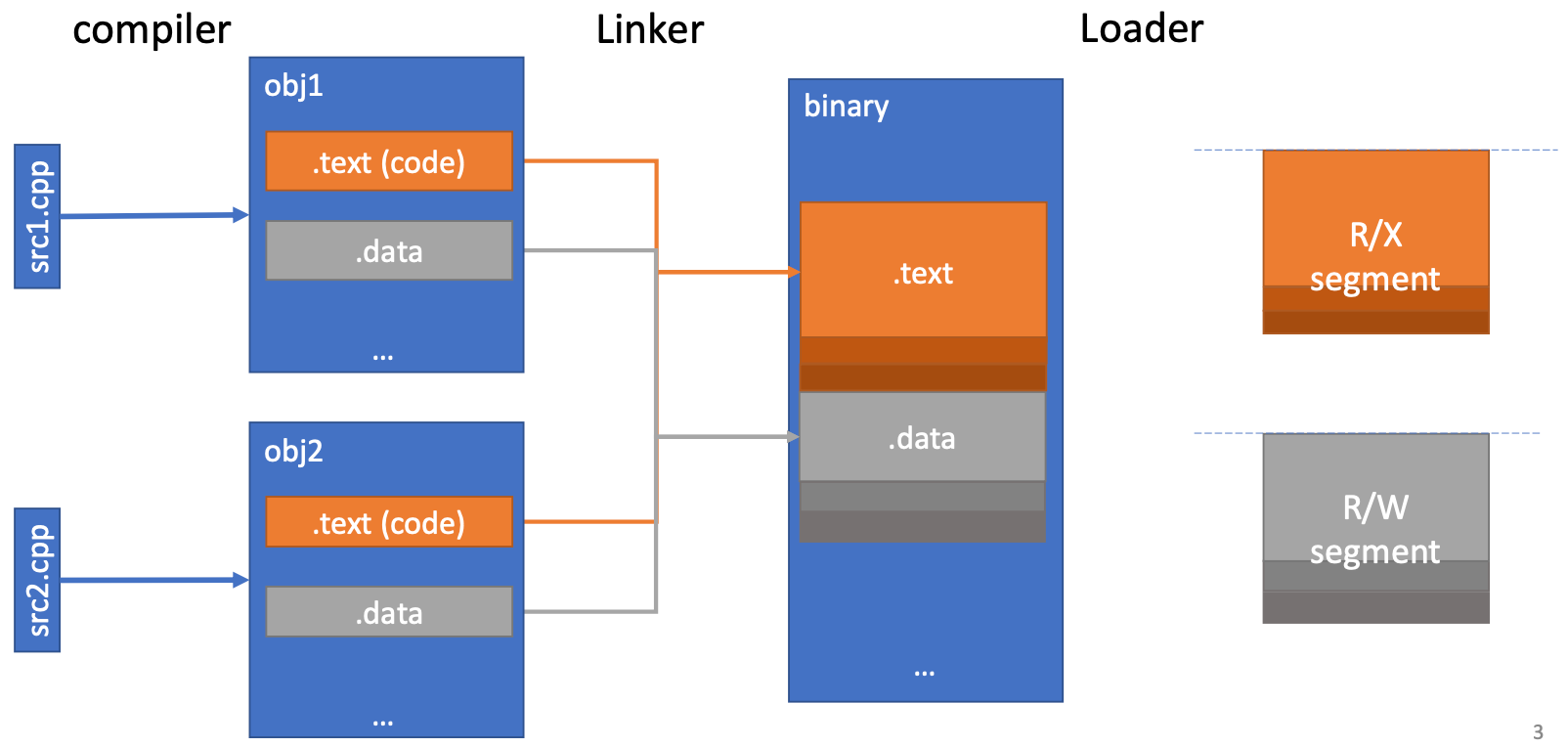

构建可执行文件的过程的第一阶段从源文件开始。编译器将源文件处理成目标文件（object file），而目标文件本质上只是 section 的容器。最典型的两个 section 是包含指令的代码段 .text 和包含程序数据的数据段 .data，除此之外还有许多其他类型的 section。第二阶段中，linker 首先把来自不同目标文件的同名 section 合到一起，拼接成一个更大的 section；然后重新排列这些 section，并使运行时权限要求相近的 section 彼此相邻。最后，可执行文件在运行时，由 dynamic loader 将这些相邻的数据块，也就是 segment，按照 page 对齐的边界映射到内存，并相应地调整各个内存 page 的权限。例如，存放代码的 page 需要读取和执行权限，因此 loader 映射完代码 segment 后，会将其权限设置为可读、可执行。

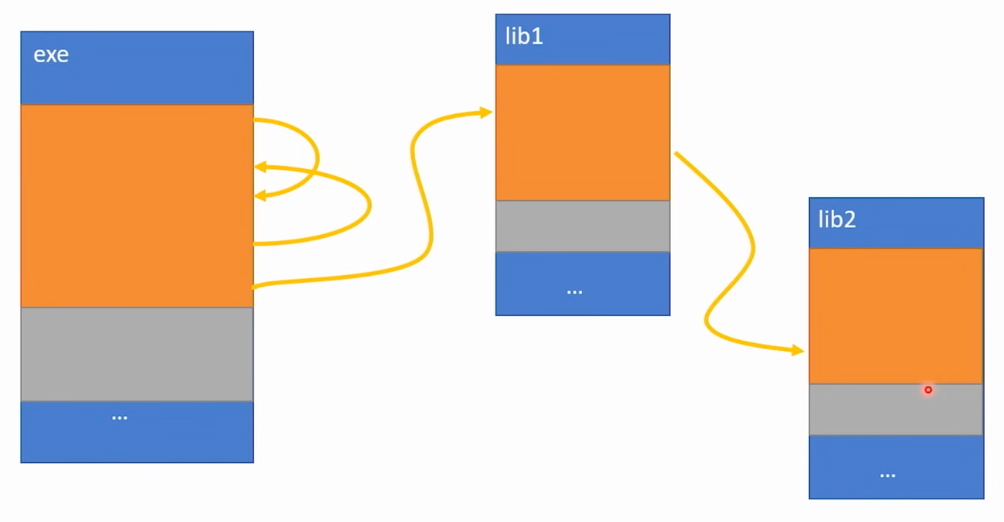

代码中通常存在大量函数调用。最简单的情况是可执行文件调用自身实现的函数，但实际情况并不总是如此。通常，一个进程可以将动态库映射到自己的地址空间，并调用其中实现的函数；动态库本身也可以调用其他动态库所实现的函数。

调用其他动态库的函数，也是在 loader 的帮助下完成的。要理解整个过程，我们先从重定位说起。

Relocation

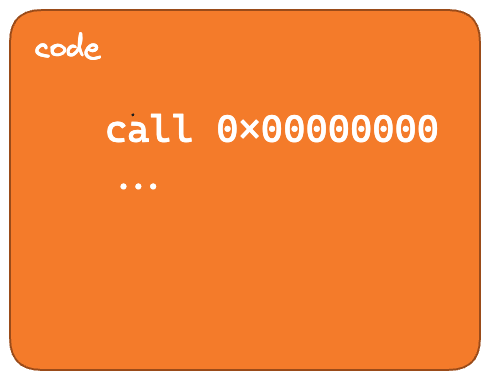

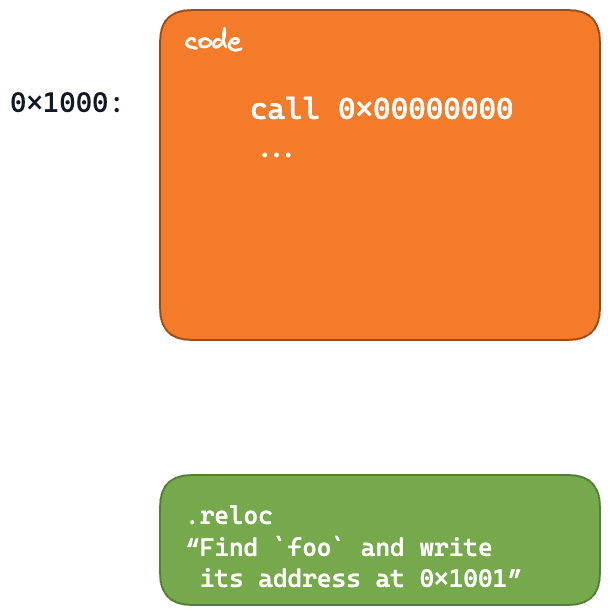

假设有一段代码要调用函数 foo，而 foo 实现在另一个可执行文件中。代码段本身并不包含字符串 foo，而是包含一条调用指令，其目标地址在链接时仍然未知。因此，代码段中只能暂时放入一个占位值，例如一串零。

除此之外，linker 还会生成一个名为 .reloc 的 section，用来保存重定位（relocation）信息。重定位本质上是交给 loader 的一项小任务，相当于 linker 告诉 loader：“请在加载这个 binary 时，找到函数 foo，找到后用它的地址覆盖这个占位值。”

这种重定位在实践中的确存在，称为 text relocation，也称为 direct-access relocation。但通常不会使用这种重定位方法，原因有二。第一，修改代码段会使这个 binary 无法在多个进程之间共享。第二，这种重定位需要针对每个调用点分别执行，而不是每个函数只执行一次。如果同一个函数有成千上万个调用点，两者的差异会非常大。

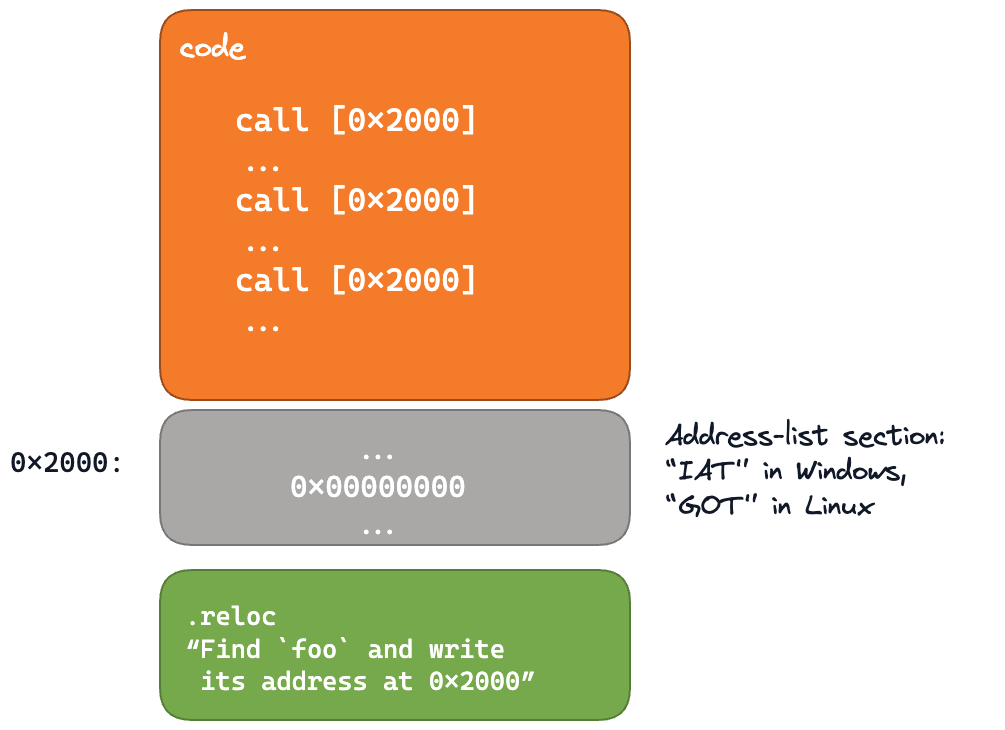

为了减少重定位的开销，常见的方法就是使得同一个函数的多个调用，都指向一个占位符。这样 loader 只需要进行一次解析，并将结果写入到占位符所在位置，就能使所有调用该函数的位置完成重定位。在这种方案中，loader 读取重定位信息并完成符号解析后，只需要将 foo 的地址写入这一个占位符，而不必修改所有调用点。显然，由于所有函数调用，这种设计牺牲了一部分运行时性能，以期大幅节省加载时间。

可执行文件中有一整个 section 用来存放这样的占位符。在 Windows 中，它称为 IAT，即导入地址表（Import Address Table）；在 Linux 中，与之对应的是 GOT，即全局偏移表（Global Offset Table）。

Linux Shared Library

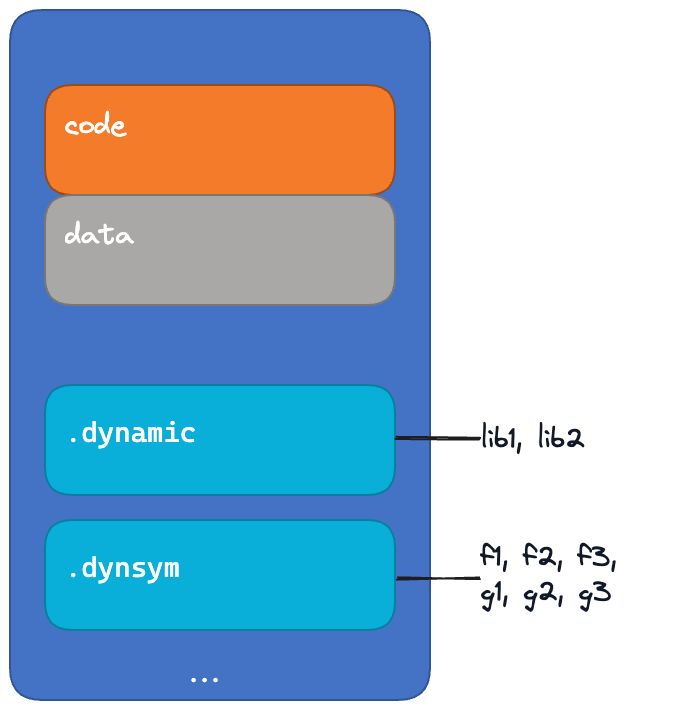

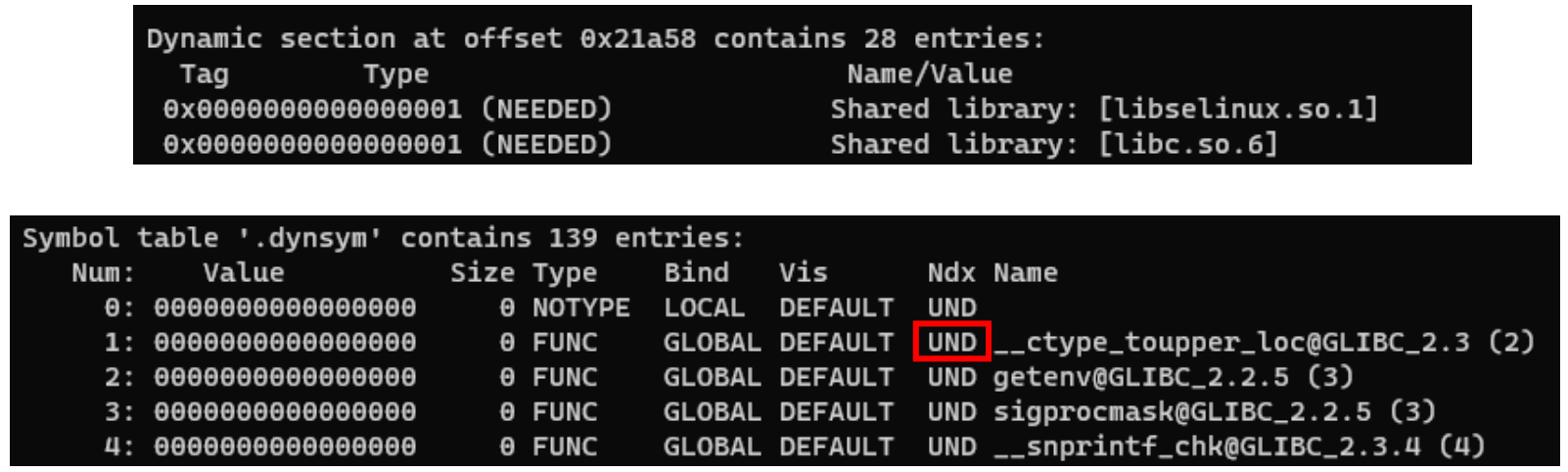

Linux 可执行文件通过两个 section 记录相关信息：

• .dynamic section 包含一份原始的动态库名称列表。
• .dynsym section 是更为人熟知的符号表，其中不仅包含需要导入的符号，还包含该可执行文件中的所有全局符号。

需要导入的符号在符号表 .dynsym 中被标记为 undefined。链接时它们仍未定义，需要由 loader 找到相应的定义并完成正确绑定。

通过 .dynamic 和 .dynsym，一个 Linux 可执行文件告知 loader：“这些是我希望你加载到进程中的动态库，而这些是我希望你从这些动态库中的任意位置查找的符号。”

需要注意的是，在 Linux 中，.dynsym 符号表中的符号可以由 .dynamic 中的动态库中的任意一个提供。而 loader 会在符号解析时候按照一定顺序来查找这些动态库，直到搜到第一个提供这个符号的动态库。

从积极的一面来看，这可能正是开发者有意需要的行为。例如，你引入了某个第三方动态库，但希望用自己的实现覆盖其中的某个函数。这种机制就是 Interposition。最常见的使用 Interposition 的例子就是通过链接各种 malloc 库，比如 jemalloc, tcmalloc 等来覆盖默认 malloc。

Interposition

Interposition 是指从一个可执行文件中覆盖另一个可执行文件内符号的能力，它是 Linux 执行模型的基石之一。

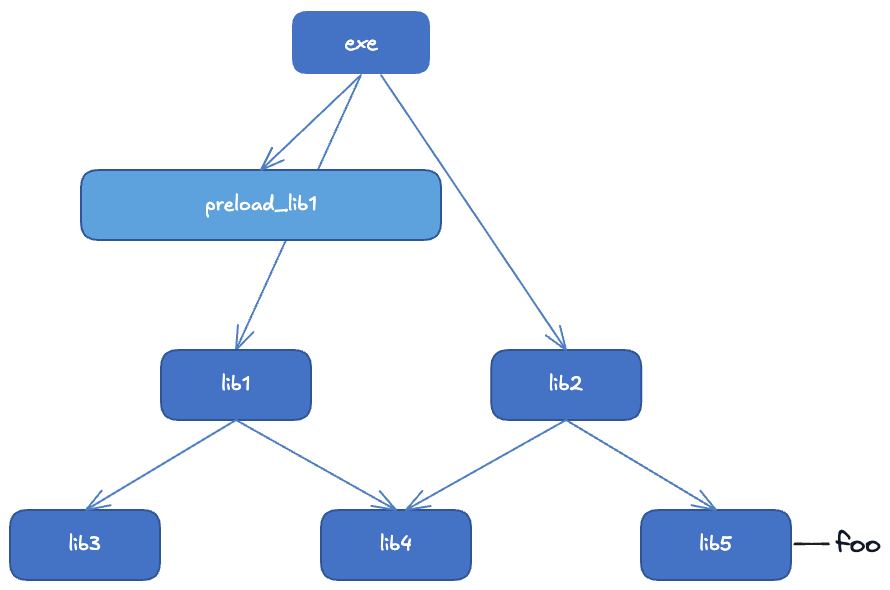

我们前面提到，在符号解析时，loader 会按照一定顺序来查找这些动态库。具体来说，Linux 中动态库的搜索顺序是广度优先。假设有一个可执行程序加载了 lib1 和 lib2，而它们又分别加载了 lib3、lib4 和 lib5。现在假设 lib5 想要使用符号 foo。loader 搜索符号 foo 的顺序是：首先搜索可执行程序，然后依次搜索 lib1、lib2、lib3 和 lib4，最后才搜索 lib5。即使 lib5 自己实现了 foo，在 loader 搜索到 lib5 之前，其他所有可执行文件都有机会 interpose foo。尤其需要注意的是，可执行程序的搜索优先级高于当前动态库。

这是默认行为，但可以通过链接的选项进行调整。最直接的方式是在链接 lib5 时使用 linker 选项 -Bsymbolic。-Bsymbolic 告诉 linker：解析 lib5 中的未定义符号时，应当先在 lib5 内部查找，然后再按照通常的广度优先顺序继续搜索。

这里还需要介绍一下 LD_PRELOAD。LD_PRELOAD 是一个环境变量；如果它存在并包含一组动态库名称，loader 会在加载可执行程序之后、加载任何依赖库之前加载这些动态库。它们也会在这个位置加入广度优先搜索顺序。

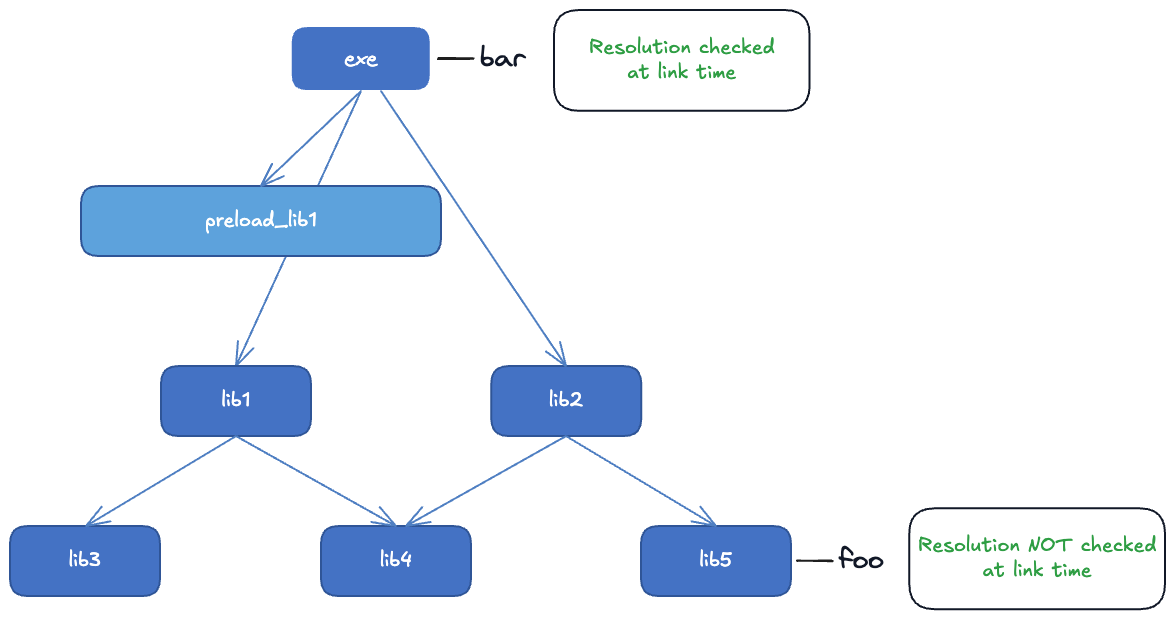

接下来我们再看一下，什么时候会进行符号解析。这里仍然使用上面的依赖关系树，假设 lib5 想要导入符号 foo，而可执行程序想要导入符号 bar。

可执行程序的符号解析会在链接时接受检查。如果 linker 无法解析 bar，就会拒绝链接该可执行程序。

但动态库并非如此：即使 linker 找不到 foo，仍然会正常链接 lib5。因为在 linker 看来，foo 的实现可能位于可执行程序中，而链接动态库时它没有机会发现这个实现。

默认行为由 linker 选项 --allow-shlib-undefined 控制。最简单的干预方式是在链接可执行程序时使用 --no-allow-shlib-undefined，此外也有其他可以应用于动态库的选项，比如 -z defs 以及 --no-undefined。

Position-Independent Code

还有一个问题是，作为一个动态库，我们自然希望能被不同的可执行程序加载。而同一个动态库被多次加载时，其基地址是不同的。那么该如何保证，所有加载这个动态库的进程都能正确调用动态库的相关方法呢？

答案就是 Position-Independent Code，也就是位置无关代码。所有动态库必须都是位置无关的，而位置无关就是通过前面提到的 GOT 而达成的。如果一个动态库是由没有指定 fPIC 的 object 文件构造出来的，那么在链接这个动态库的时候就会见到这个报错。

error: relocation R_X86_64_PC32 against symbol `global' can not be
used when making a shared object; recompile with -fPIC

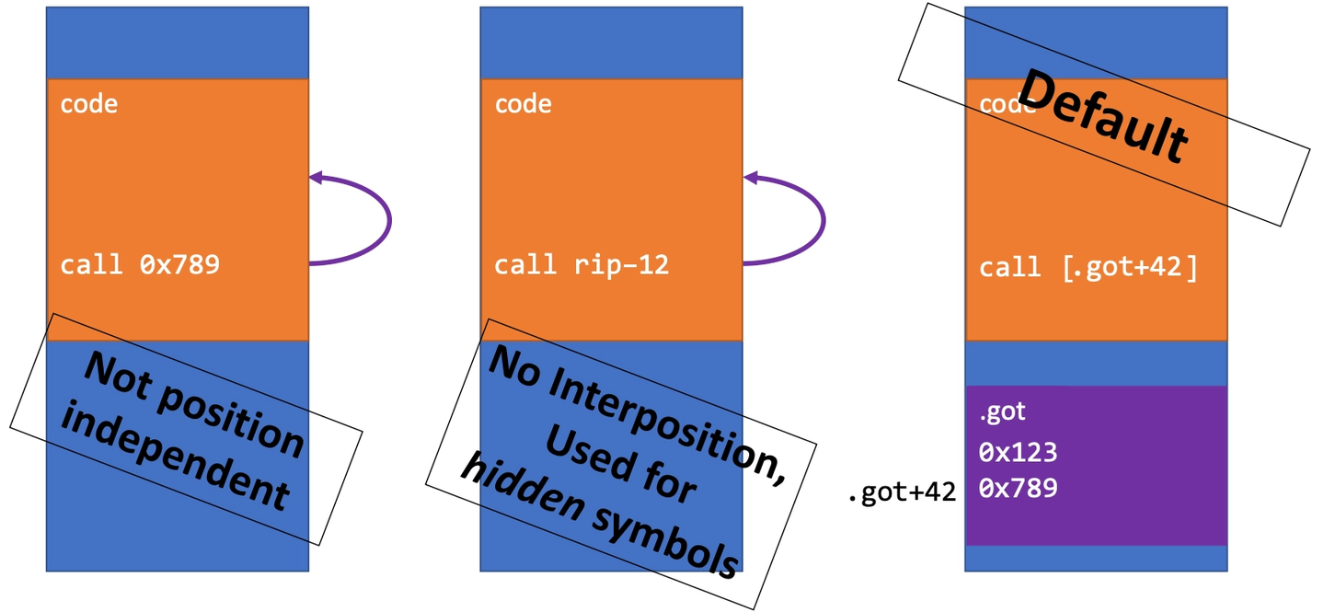

通常一个 binary 中可能看到如下三种调用形式：

1. 调用一个固定的硬编码地址并不具备位置无关性。显然，如果整个可执行文件被加载到另一个地址，写死在代码中的调用目标就会失效。

2. 另一种形式是 PC-relative call。在这种调用中，目标地址相对于指令寄存器计算，因此它是位置无关的；但这种方式不支持 interposition，因为 loader 没有可以介入并替换函数实现的位置。因此，它只用于 hidden symbol，后文还会进一步讨论。

3. 实现位置无关代码的默认机制是再增加一层间接寻址：通过地址表中的一个固定偏移间接完成调用。这张表就是全局偏移表（Global Offset Table，GOT）。如果整个可执行文件发生重定位，GOT 中的地址确实需要改变。因此，整个可执行文件并不是位置无关的，但代码段是位置无关的。除非使用一些非常规选项，否则这就是动态库中的默认实现方式。

如何理解“整个可执行文件并不是位置无关的，但代码段是位置无关”？

PIC 把需要修改的绝对地址集中放到 GOT 这类数据区，使代码段本身不必被修改。也就是说，在 PIC 中，由于函数调用变成了通过 GOT 的间接调用。.text 代码段本身可以不依赖加载地址，但整个动态库中仍然有一些内容（例如 GOT）需要根据加载地址进行修改。当同一个动态库被不同的可执行程序加载时，其中的 GOT 显然需要随之改变。即 dynamic loader 在加载动态库时，会对 GOT 进行 relocation。

到这我们总结一下前半部分，dynamic loader 在加载动态库的时候，会完成以下工作：

1. 根据 .dynamic 得到其依赖的其他动态库
2. 根据 .dynsym 符号表需要导入符号，按照广度优先的顺序进行查找这些动态库，找到第一个提供该符号的动态库
3. 根据当前加载的动态库的位置，即基地址偏移，修改 GOT 中的地址，保证动态库是位置无关的，这样其他可执行文件或者动态库就能调用当前动态库的方法了。

这不代表 loader 就完美无缺了，想象一下，如果一个动态库需要导入成千上万个符号，那么在加载这个动态库的时候，其开销不可忽视的。但当我们去使用一些比较大的可执行文件时，比如 gcc --version 时，却发现执行的很快，这就涉及到下面要讨论的内容：延迟绑定。

Lazy Binding

Lazy binding 将符号解析推迟到函数第一次被调用时，这样做的原因是：一个大型可执行文件可能包含许多符号，但某次运行实际只会用到其中少数几个。如果预先解析全部符号，大量解析工作都会被浪费，并可能造成明显的加载延迟。因此，ELF 的设计者提出了一种机制：只在某个符号第一次真正被使用时解析它。

Linux 默认使用 lazy binding。如果不进行干预，Linux 中的符号会采用延迟绑定。可以通过编译器选项、作用于单个函数的 attribute，或者环境变量改变这一行为。

这部分在之前介绍动态库加载有过详细分析，这里就简单过一下流程。

为了理解 lazy binding，可以回顾前面介绍的 Linux 函数调用模型。采用 lazy binding 时，GOT 占位符中的地址会在运行时发生改变。最初，这个地址会将执行流程引导至真正执行符号解析的代码；解析完成后，该代码再用解析得到的 foo 地址覆盖原来的占位符。

// todo

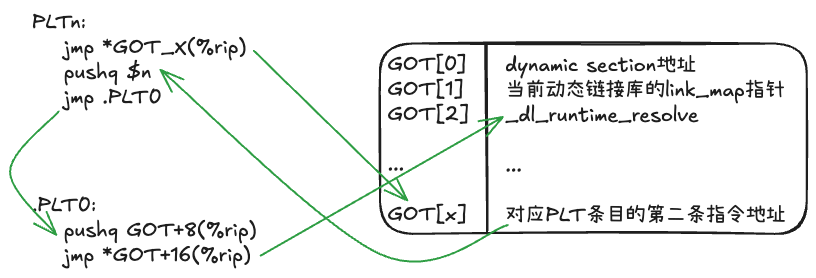

1. 第一次调用

这里的函数调用实际上并不是直接对 GOT 槽位进行间接调用，而是直接调用一个过程链接桩（procedure linkage stub，即图中的 PLTn）。

这个桩的第一条指令会通过 GOT 槽位执行一次间接跳转。最初，该槽位中保存的是执行符号解析代码的地址；巧妙的是，这个地址恰好就是桩中的下一条指令。

第一次调用时，间接跳转会跳到桩中的下一条指令。这条指令为 resolver 准备参数，然后调用 resolver（即图中的 _dl_runtime_resolve）。resolver 是 loader 的一部分；loader 属于另一个可执行文件，但同样被加载到了当前进程的地址空间中。resolver 找到目标函数后，会用得到的地址覆盖 GOT 槽位，随后将执行流程交给 foo 本身。

此时 GOT 中对应的条目已经更新。

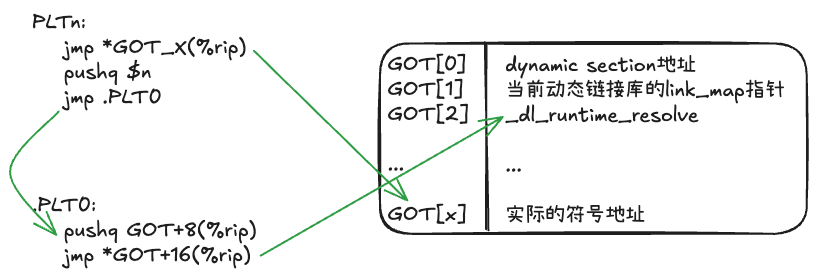

1. 第二次调用

第一次调用之后，流程就简单得多了：桩中第一条指令执行的间接跳转会直接跳到 foo。

函数指针比较

• C++ 标准 [expr.eq]§3.2：“……如果两个指针均为空、均指向同一个函数，或者均表示同一个地址（6.8.2），则二者比较结果相等。”

实际的函数调用会进入 PLT 槽位，而每个可执行文件都有各自的 PLT。来自不同可执行文件的调用可能经过不同的 PLT，那么不同可执行文件中的函数指针又如何保证比较结果相等呢？

为了实现这一点，Linux 做了大量额外工作。

我们分成两种情况来看：

1. 可执行文件获取其他动态库定义的函数的指针
2. 动态库获取可执行文件定义的函数的指针

第一种：

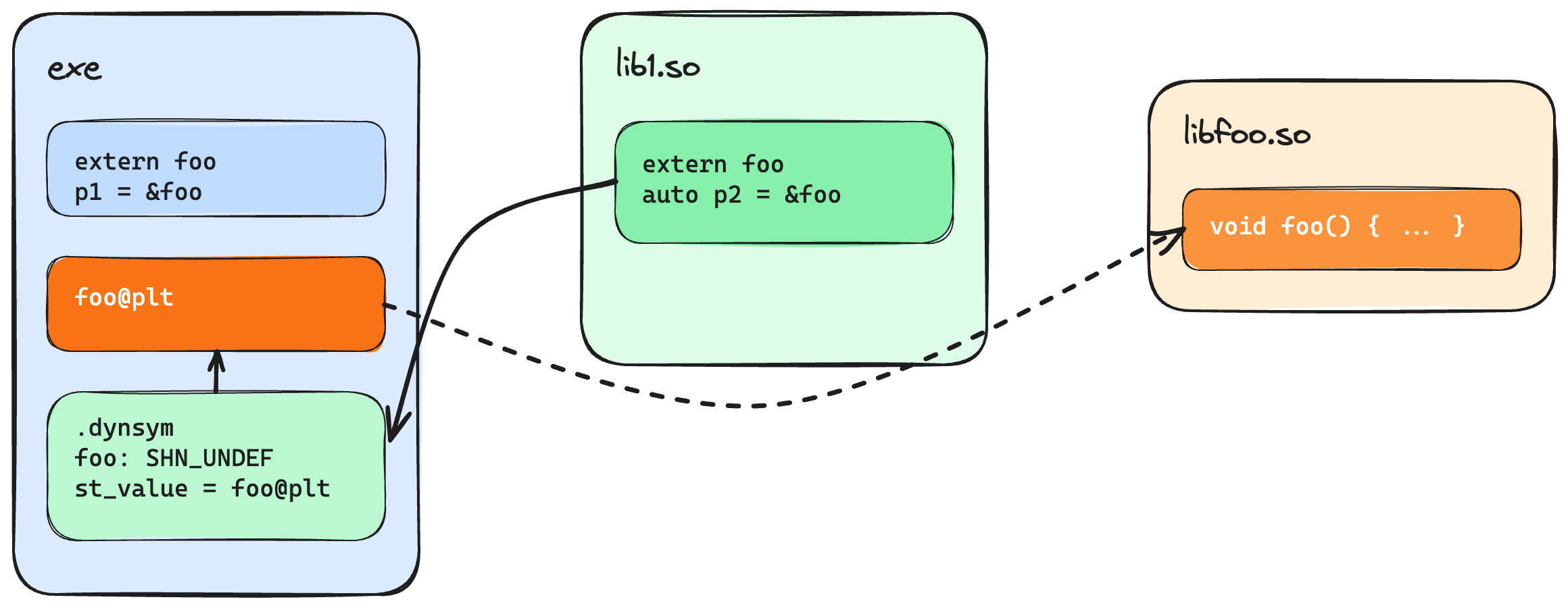

假设一个可执行程序和一个动态库都引用了 foo，并且动态库取得了它的地址。实际上，可执行程序的符号表会将一个地址保存为符号 foo 的值。当 loader 需要解析 foo 的地址时，会从可执行程序的符号表中取得这个值。这样一来，可执行程序和 lib1 得到的 foo 地址就会相同；这个地址也是有效的函数指针，调用它最终会执行 foo。

Loader 使用可执行程序的 dynsym 条目解析 lib1 中的 &foo。 即使 foo 尚未被调用，p1 和 p2 也都会变成 foo@plt。 Lazy binding 仍然可以在之后发生。

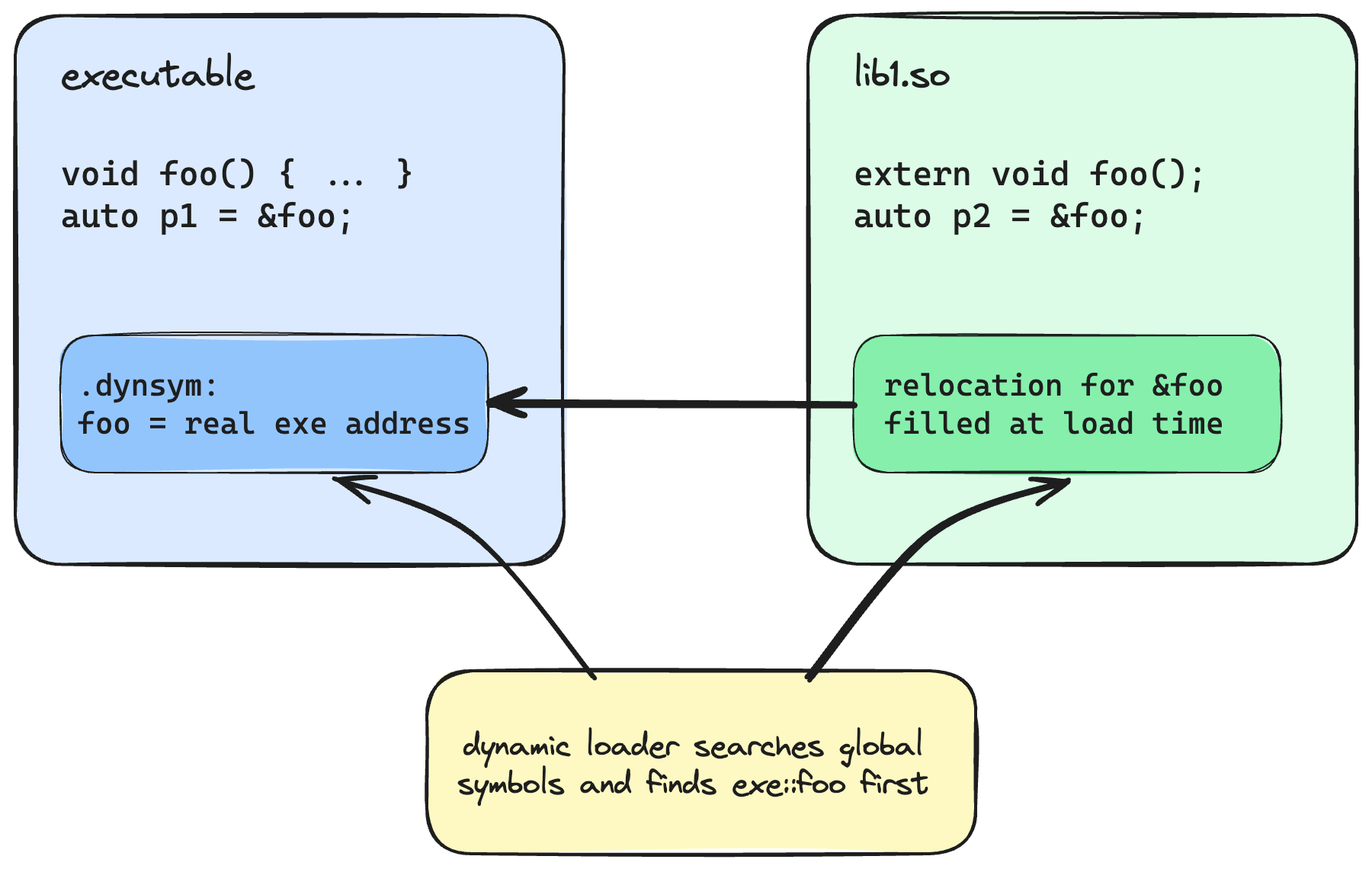

第二种：

可执行程序中获取的 &foo 就是 foo 的真实地址，而动态库 lib1.so 被加载时，dynamic loader 会解析其中的未定义符号，并按照前面介绍的符号解析顺序找到可执行程序中的 foo。

符号可见性

可执行文件中有一张包含所有全局符号的符号表，这些符号都有可能对其他可执行文件可见。符号也可以被标记为 undefined，从而要求 loader 导入它们。

除此之外，还有另一个控制可见性的维度：显式的 visibility attribute。符号可以具有 default visibility、protected visibility 或 hidden visibility。还有一种 internal visibility，但如今它实际上不会产生任何效果。

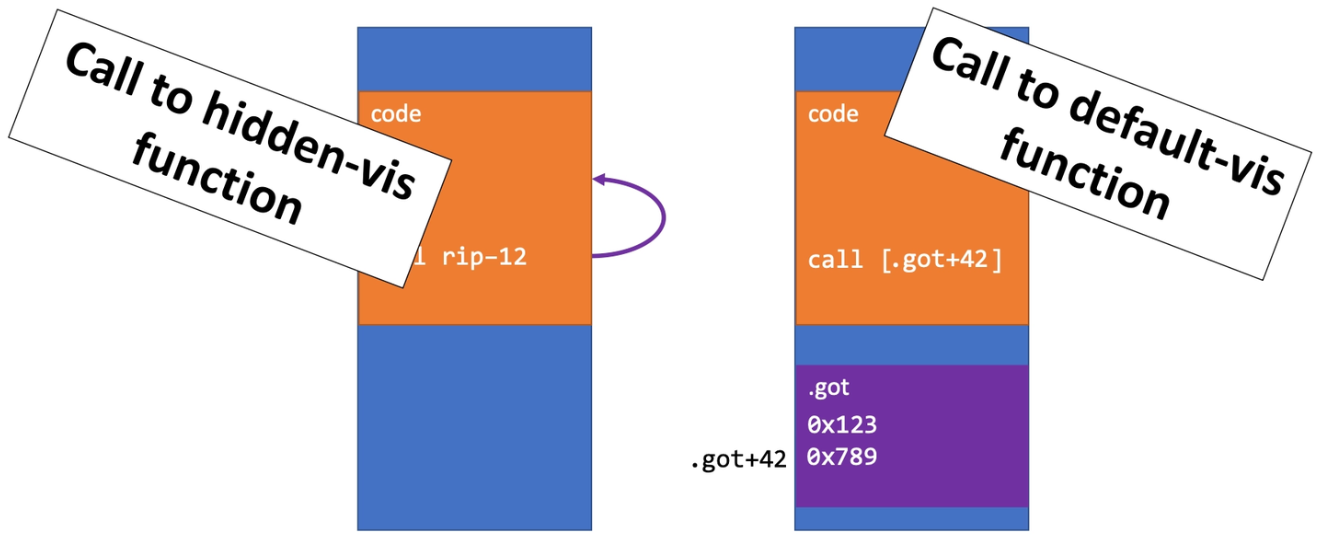

之所以需要关注 visibility，是因为只有 hidden symbol 才会使用 PC-relative call，而具有 default visibility 的符号需要经过更长的 PLT/GOT 路径。

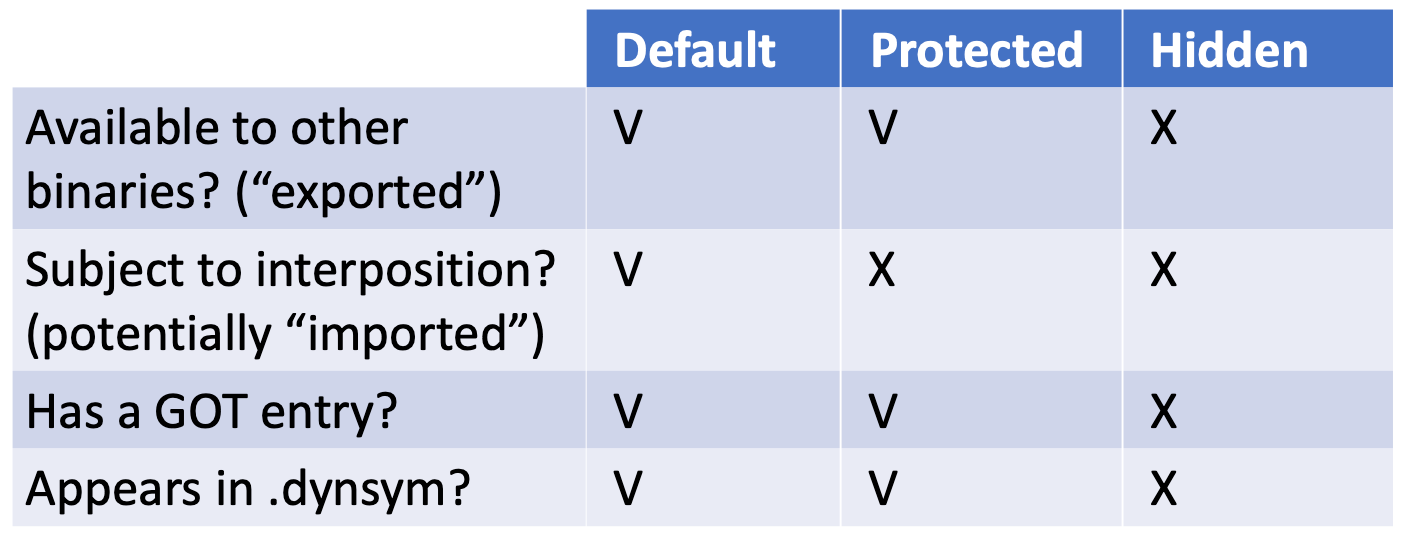

具有 default visibility 的符号可以被其他可执行文件使用，可以被 interpose，并且会出现在 GOT 和符号表中。hidden symbol 则不具备上述任何特性。protected symbol 与 default symbol 类似，区别在于它不会被 interpose。

默认情况下，所有符号都会经过较长的 PLT/GOT 路径。

GCC 的 man page 指出，使用 -fvisibility=hidden 将所有符号默认设为 hidden，可以显著改善动态库的链接和加载时间、生成优化程度更高的代码、实现近乎完美的 API 导出，并避免符号冲突。对于任何需要分发的 shared object，GCC 都强烈建议使用该选项。

这几乎等同于官方承认：“我们的默认设置错了。”

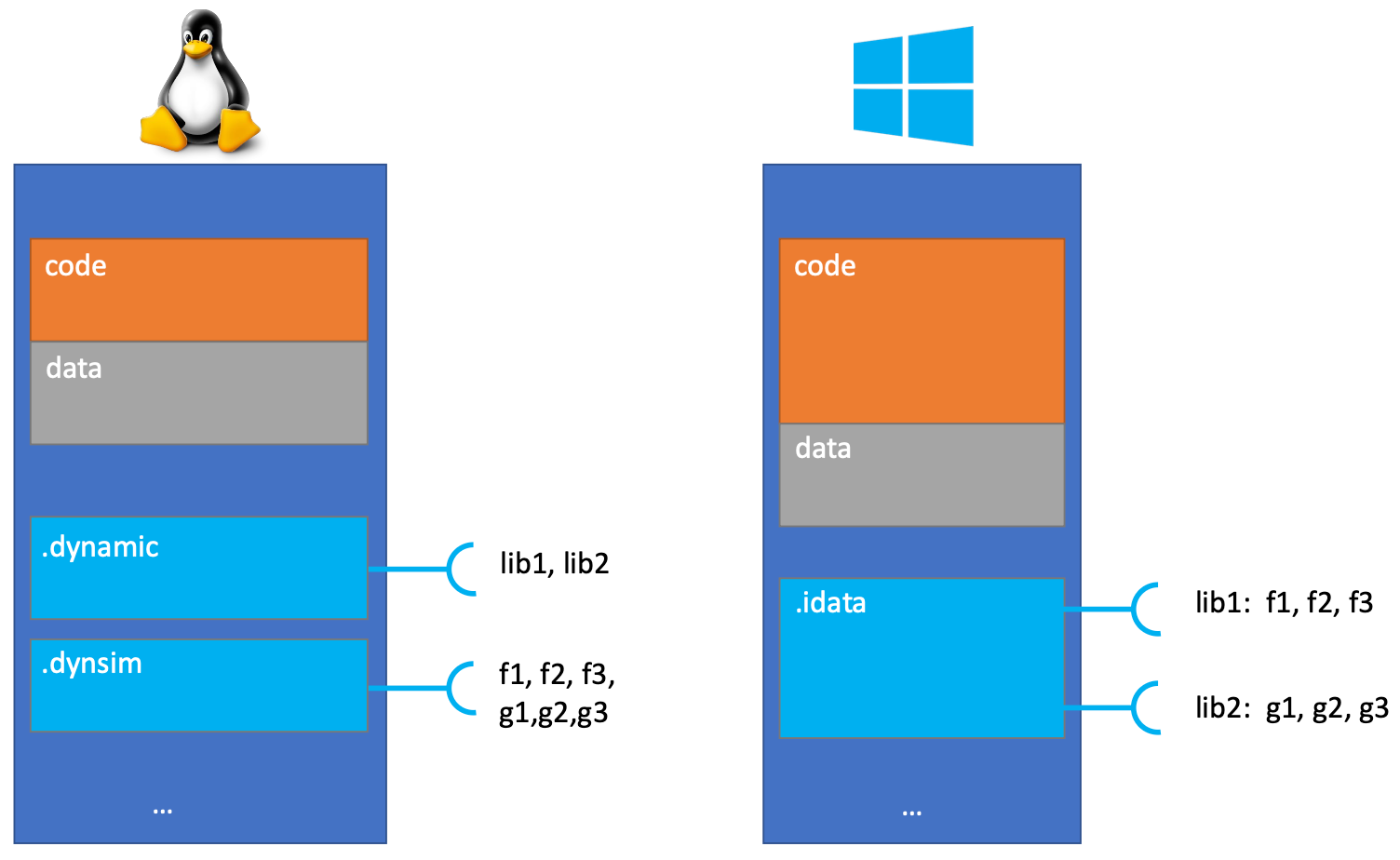

Linux 与 Windows 的区别

todo: 加一点过渡

可以从可执行程序中覆盖动态库的符号吗？

• Linux：可以。
• Windows：不可以。

如何创建进程级的 singleton？

• Windows：常规的 singleton 设计模式会为每个可执行文件分别创建一个 singleton。需要从动态库中导出 singleton 变量，并将所有可执行文件链接到这个动态库。
• Linux：直接将它放在可执行程序中即可。

动态库之间可以存在循环依赖吗？

• Linux：可以。
• Windows：不可以。

默认使用 lazy binding 吗？

• Linux：是。
• Windows：否。

ld 仍然默认使用 –z lazy。但许多发行版（Debian、Ubuntu、Fedora）会将编译器配置为使用 –z relro 构建，其中 relro 表示“relocate + read only”。 todo 解释 –z relro 以及 -z now

总结

Interposition 需要 GOT

Lazy Binding 需要 PLT

todo: explain why
